工作壓力：0—1.6MPa

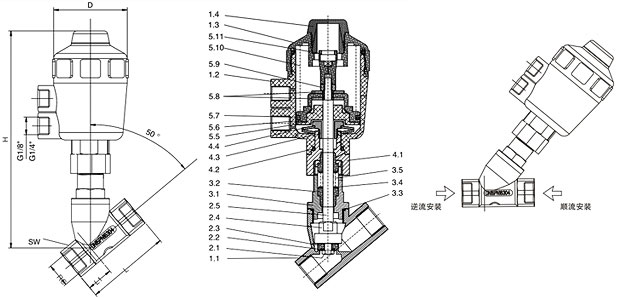

外形尺寸
DN	G	L	L1	SW	H	D	執行器
10	3/8"	55	17	21	120	54	50
15	1/2"	70	21	26.5	135	63	50
20	3/4"	76	23	32	145	63	50
25	1"	90	25	40	155	63	50
32	1-1/4"	116	32	50	200	81	63
40	1-1/2"	116	32	55.5	230	96	80
50	2"	138	40	68.5	250	96	80

部件列表
1.1閥體	3.1螺紋連接件	5.5活塞
1.2氣缸	3.2V型填料	5.6法蘭
1.3氣缸蓋	3.3密封環	5.7密封圈
1.4觀察窗	3.4墊圈	5.8墊片
2.1螺栓	3.5彈簧	5.9六角螺母
2.2孔板密封件	4.1連接螺母	5.10彈簧
2.3密封盤	4.2密封圈	5.11位置指示器
2.4閥盤	4.3鎖緊螺母
2.5閥桿	4.4彈簧片

中國.上玉集團有限公司是專業生產氣動角座閥的廠家，氣動角座閥(塑料頭)訂貨須知：
一、①氣動角座閥(塑料頭)產品名稱與型號②氣動角座閥(塑料頭)口徑③氣動角座閥(塑料頭)是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的氣動角座閥(塑料頭)型號，請按氣動角座閥(塑料頭)型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
