ZSCW氣動蝶閥是一種旋轉型調節閥。具有體積小、重量輕、額定流量系數大等優點，特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。
　　本系列產品有標準型、高溫型及密封型三種。產品公稱壓力等級有0.1、0.25、0.6、1.0MPa，口徑由50mm至1400mm，泄漏量等級有II級和VI級，流量特性為近似等百分比。

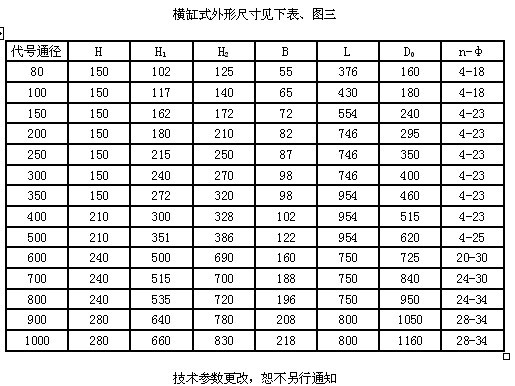

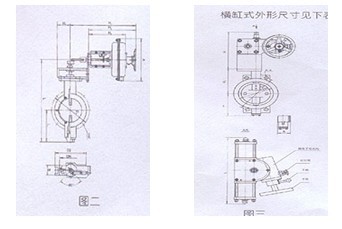

　　氣動切換成手動時，使用側裝手輪機構方法（對照圖三）；拔出定位銷，向上扳動手柄，蝸輪與蝸桿嚙合，壓入定位銷，旋轉手輪即可改變流通截面。手動切換成氣動時，則相反扳動手柄即可。
產品特點
閥體采用鋼板焊接，結構緊湊，體積小，重量輕。
ZMAW、ZSCW兩系列產品僅執行機構不同，其他均相同，產品間互換性強。
氣閉式、氣開式之間變換能力強，用戶在現場即可實現。
流阻小，額定流量系數大，約為同口徑單座閥的3倍左右。
閥板關閉位置時有10°初始角，故泄漏量小。
密封型蝶閥因有軟質材料制作的閥座，故泄漏量小
主要零件材料
閥體：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥板：碳鋼、1Cr18Ni9Ti
長軸：1Cr18Ni9Ti
閥座：碳鋼、不銹鋼內襯合成橡膠或增強聚四氟乙烯
內軸承：青銅、不銹鋼堆焊司太萊合金
填料：聚四氟乙烯、柔性石墨
閥蓋：碳鋼

技術參數
主要技術參數和性能指標

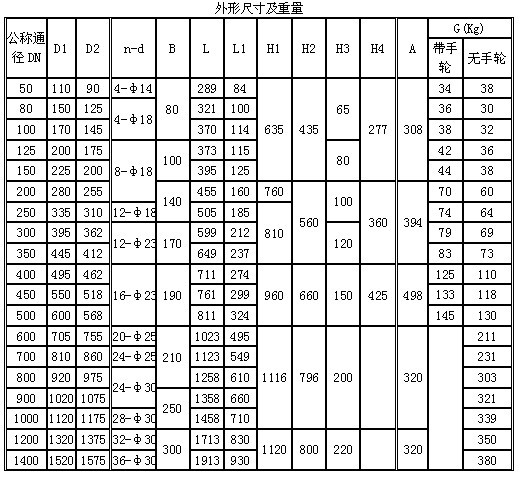

連接標準
a、安裝前須檢查產品型號、規格是否與使用要求相符，然后將管道徹底清洗，去除焊渣、雜物等。
b、將閥門正立、垂直安裝在水平管道上，不得已時可傾斜安裝、閥自重量較大時或有振動的場合，應予支撐和加固。
c、安裝場地考慮到人員與設備的安全，既便于操作，又有利于拆裝與維修。
d、閥門應安裝在環境溫度為-30～60℃場合作用。

中國.上玉集團有限公司是專業生產自控閥的廠家，氣動調節蝶閥訂貨須知：
一、①氣動調節蝶閥產品名稱與型號②氣動調節蝶閥口徑③氣動調節蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的氣動調節蝶閥型號，請按氣動調節蝶閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
